PoP叠层封装与光电路技术市场应用分析及合明科技堆叠封装清洗剂介绍

PoP叠层封装和光电路组装技术是当前半导体封装领域两大重要创新方向，它们分别从三维堆叠和光电融合的角度突破传统性能瓶颈。下面这个表格直观对比了它们的核心特性，之后我会详细解释其市场应用和未来趋势。

核心市场应用解析

基于上述技术特点，两种技术在不同的应用场景中发挥着关键作用。

• PoP叠层封装：主攻移动与便携市场

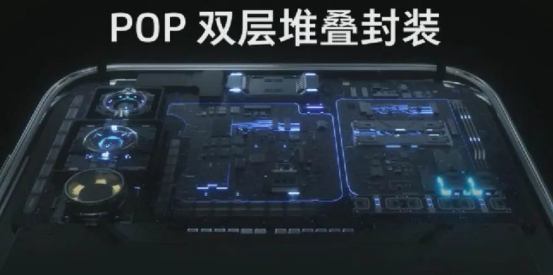

  PoP技术最成熟和广泛的应用领域在于智能手机、平板电脑等空间极其宝贵的设备。它完美地将应用处理器（AP）与内存（如LPDDR）堆叠在一起，在提供强大性能的同时，最大限度地节省了主板空间。此外，在数码相机、可穿戴设备和正在兴起的AIoT模块中，PoP也因其高集成度而成为优选方案。

• 光电路组装技术：赋能高速数据基础设施
  光电路组装技术是目前解决数据中心内部和数据中心之间海量数据传输瓶颈的关键技术。

• 数据中心与云计算：用于高速光模块（400G/800G及以上）和共封装光学技术，将光引擎与计算芯片（如Switch ASIC、AI加速器）紧密集成，能显著降低功耗和延迟。例如，英伟达的H100 AI芯片就采用了光电混合封装技术。

• 通信与网络：为5G/6G基站的光传输前端和核心路由器的交换机制造提供了更高带宽和能效的解决方案。

• 前沿领域：该技术在自动驾驶的激光雷达（LiDAR）模块、量子通信的光学控制系统以及高性能计算的芯片光互连等领域也展现出巨大潜力。

技术发展与未来趋势

展望未来，这两大技术将继续演进并相互融合：

1. 性能持续提升：PoP技术正朝向更多层数（8层甚至以上）、更薄厚度（模塑高度压缩至0.25mm以下）和更优的热管理方案（如集成微型热管）发展。光电路组装则致力于更高的集成度（如硅光技术）和更低的传输损耗。

2. 技术融合创新：异构集成成为核心趋势。例如，日月光公司提出的扇出型PoP（FOPoP）将Fan-Out（扇出）技术与PoP相结合，消除了传统基板，进一步提升了互连密度和电性能，为网络市场带来能效的显著改善。同时，2.5D/3D TSV（硅通孔）等先进封装技术也与两者深度结合。

3. 应用边界拓宽：随着5G-Advanced和6G通信、边缘AI、自动驾驶的普及，对器件算力、功耗和尺寸的综合要求将推动PoP和光电路组装技术在汽车电子（如ADAS芯片）、医疗设备和工业传感等更广阔的市场中找到用武之地。

总结与展望

总而言之，PoP叠层封装和光电路组装并非相互替代的关系，而是面向不同需求、并行发展的关键技术路线。PoP在移动端和设备小型化方面优势明显，而光电路组装则是解决数据中心和高速互联瓶颈的未来之光。

合明科技芯片封装前锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。

合明科技致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。合明科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业，具有二十多年的水基清洗工艺解决方案服务经验，掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。合明科技全系列产品均为自主研发，具有深厚的技术开发能力，拥有五十多项知识产权、专利，是国内为数不多拥有完整的电子制程清洗产品链的公司。合明科技致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌，以完善的服务体系，高效的经营管理机制、雄厚的技术研发实力和产品价格优势，为国内企业、机构提供更好的技术服务和更优质的产品。合明科技的定位不仅是精湛技术产品的提供商，另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案，为客户解决各类高端精密电子、芯片封装制程清洗中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

合明科技凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位，编写全球首部中文版《清洗指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路材料产业技术创新联盟会员成员。

主营产品包括：集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗；晶圆级封装；高密度SIP焊后清洗；功率电子清洗。
