汽车ECU电路板清洗影响解析及合明科技汽车电子ECU电路板清洗剂介绍

我们将分两部分对汽车电子电控系统（ECU）进行全面解析，并深入探讨其电路板焊后残留物清洗不干净的严重影响。

第一部分：汽车电子电控系统（ECU）全解析

1. ECU是什么？

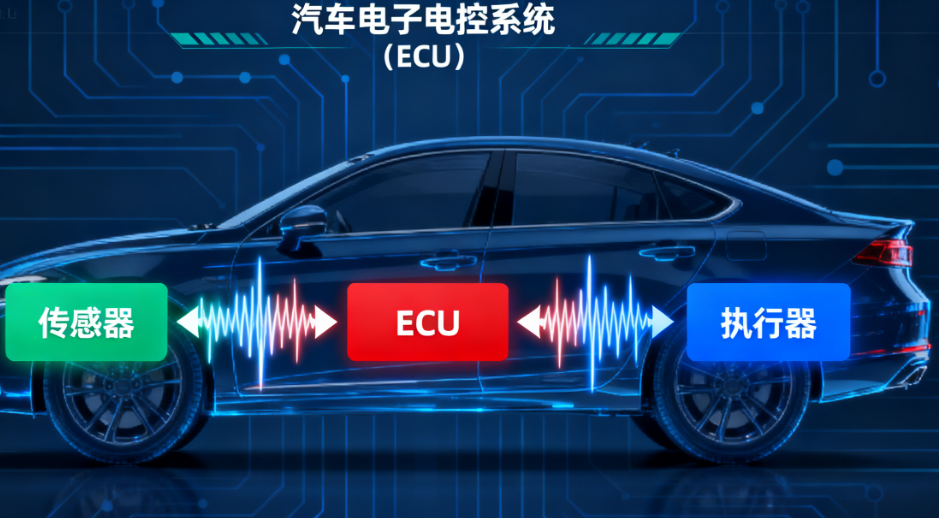

ECU，全称电子控制单元，是现代汽车的“大脑”。它是一个嵌入式系统，通过内置的微处理器和软件程序，对传感器输入的信号进行处理，然后驱动执行器完成特定任务，从而精确控制汽车的某个子系统。

简单来说，ECU就是一个专用的微型计算机。

2. ECU的核心组成部分

一块ECU电路板通常包含以下核心部件：

• 主控芯片：

• 微控制器： 这是ECU的核心，包含CPU、存储器（ROM、RAM、EEPROM）和输入/输出接口。汽车级MCU要求极高的可靠性、宽温工作范围和抗干扰能力。

• 数字信号处理器： 在一些对实时计算要求高的ECU中，用于快速处理复杂的数学运算。

• 电源管理电路：

• 将汽车蓄电池提供的12V/24V不稳定电压，转换为ECU内部各种芯片所需的不同稳定电压。

• 通信接口：

• CAN控制器/收发器： 这是汽车网络的骨干，使ECU能够与其他ECU（如发动机ECU、变速箱ECU）进行数据交换。

• LIN收发器： 用于低速、低成本的控制应用，如车窗、雨刷。

• FlexRay： 用于高实时性要求的系统，如线控系统。

• 以太网： 用于高速数据传输，如高级驾驶辅助系统和车载信息娱乐系统。

• 输入接口（前端）：

• 模拟信号调理电路： 处理来自模拟传感器的信号，如节气门位置传感器、冷却液温度传感器。包括信号放大、滤波和模数转换。

• 数字信号输入电路： 处理来自开关或数字传感器的信号，如霍尔效应传感器。

• 输出接口（后端）：

• 功率驱动电路： 由功率晶体管或智能功率芯片组成，用于驱动大电流负载，如喷油器、点火线圈、继电器、电机。

• 存储器：

• 程序存储器： 存储控制软件和标定数据。

• 数据存储器： 存储临时数据和故障码。

3. ECU的工作流程

1. 信号采集： 传感器监测发动机温度、转速、氧含量、油门位置等物理参数，并将其转换为电信号。

2. 信号处理与A/D转换： 输入电路对信号进行调理（去噪、放大），并将模拟信号转换为数字信号，供微控制器读取。

3. 数据处理与决策： 微控制器执行预存的软件程序，将输入的实时数据与内部存储的“理想模型”（MAP图）进行比较和计算。

4. 输出驱动： 根据计算结果，微控制器发出指令，通过输出驱动电路控制执行器动作（如精确控制喷油脉宽、点火正时）。

5. 通信与诊断： 通过CAN总线与其他ECU共享信息，并实时监测系统状态，发现异常时存储故障码并点亮故障灯。

4. 汽车中常见的ECU类型

现代汽车可能拥有上百个ECU，常见的包括：

• 发动机控制模块（ECM/PCM）： 最核心的ECU，控制燃油喷射、点火、排放等。

• 变速箱控制模块（TCM）： 控制自动变速箱的换挡逻辑。

• 防抱死制动系统（ABS）控制模块： 控制刹车防抱死。

• 车身控制模块（BCM）： 控制车身功能，如灯光、门窗、雨刷。

• 安全气囊控制单元（ACU）： 控制安全气囊的触发。

• 电子稳定程序（ESP）控制单元： 控制车辆动态稳定性。

第二部分：ECU电路板焊后残留物清洗不干净的影响

在ECU的制造过程中，焊接（尤其是波峰焊和回流焊）后，电路板上会残留助焊剂、锡珠、灰尘等污染物。彻底的清洗是保证其长期可靠性的关键工序。如果清洗不干净，将导致灾难性后果。

1. 残留物的主要成分

• 松香： 传统助焊剂的主要成分，本身是绝缘体，但受潮和加热后会变质。

• 活化剂： 通常是酸性或卤化物，用于去除金属氧化物，促进焊接。它们是导致电化学问题的元凶。

• 溶剂： 承载固体成分。

• 其他添加剂。

2. 清洗不干净的严重影响

这些影响通常是渐进和潜伏的，在车辆使用一段时间后才爆发。

1. 电化学迁移与枝晶生长

• 机理： 残留的活化剂（离子性污染物）在潮湿环境下会电离，形成电解质。当电路板通电时，在两个具有电位差的导体之间，金属离子（如铜、锡）会通过电解质迁移，并在阴极析出，形成树枝状的金属结晶，即“枝晶”。

• 后果：

• 短路： 枝晶会桥接两个原本绝缘的线路，导致局部短路，烧毁元件或使ECU功能紊乱。

• 漏电流： 即使未形成完全短路，也会产生显著的漏电流，消耗电能并导致信号异常。

2. 腐蚀

• 机理： 残留的酸性活化剂会持续腐蚀电路板上的铜走线、焊盘和元件引脚。

• 后果：

• 线路开路： 细小的铜线被腐蚀断，导致电路断路。

• 焊点失效： 焊点强度下降，变得脆弱，在振动或热胀冷缩下容易开裂。

• 接触不良： 连接器引脚被腐蚀，导致接触电阻增大，信号失真。

3. 漏电与绝缘电阻下降

• 机理： 即使是非活性的松香残留物，在吸潮后也会在电路板表面形成一层导电薄膜，降低表面绝缘电阻。

• 后果：

• 信号失真： 高频或高阻抗电路对漏电极其敏感，会导致传感器读数不准、通信错误。

• 误动作： 微弱的漏电流可能被误读为有效信号，导致ECU做出错误判断。

4. 热管理与长期可靠性问题

• 机理： 板上的污染物会阻碍散热，导致局部热点。同时，污染物在长期高温下会固化、碳化，变得更难清除，并可能产生新的化学物质。

• 后果：

• 元件过热： 功率器件因散热不良而过早老化或损坏。

• 性能衰减： 整个系统的长期可靠性大打折扣。

5. 三防漆涂覆不良

• 机理： 为了保证在恶劣的汽车环境下工作，ECU电路板通常会喷涂三防漆进行保护。如果板面有残留物，三防漆将无法有效附着。

• 后果：

• 附着力差： 三防漆会起泡、剥离，失去保护作用。

• 保护失效： 水分和污染物会从涂层缺陷处侵入，加速上述所有问题的发生。

总结

对于汽车ECU这种高可靠性要求的产品，“清洁度就是可靠性”。焊后清洗绝非一个可有可无的步骤，而是确保其在长达10-15年的生命周期内，面对振动、高低温、潮湿等严酷环境仍能稳定工作的生命线。清洗不干净带来的电化学迁移、腐蚀和漏电问题是导致ECU早期失效和神秘故障的主要原因之一，会给主机厂和供应商带来巨大的保修成本和品牌声誉损失。因此，采用合适的清洗工艺（如水基清洗、超声清洗）并进行严格的清洁度检测，是ECU制造过程中不可或缺的环节。

汽车电子ECU清洗-合明科技锡膏助焊剂清洗剂介绍：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
