SiP封装技术实现方式及核心市场应用情况解析和SiP系统级芯片清洗剂介绍

以下基于最新行业资料对SiP封装技术进行系统解析，结合技术定义、核心优势、关键技术、实现方式及市场应用展开：

 一、SiP技术定义

SiP（System in Package，系统级封装） 是一种将多个集成电路（IC）、无源元件（如电阻/电容）及功能模块（处理器、内存、传感器、射频组件等）集成在单一封装体内的先进封装技术。其核心是通过高密度互连和封装工艺，将不同工艺节点的芯片协同封装，形成功能完整的子系统，区别于追求单片集成的SoC（System on Chip）。

二、核心优势

1.  超高集成度
   整合处理器、存储器、射频模块等多功能芯片，显著减少PCB板元件数量和空间占用（体积可缩减30%-50%）。

2.  性能优化
   缩短芯片间互连距离，降低信号延迟与功耗，提升数据传输速率（如5G/WiFi模块集成）。

3.  设计灵活性
   支持异构集成（如CMOS+GaAs芯片组合），适配定制化需求。

4.  缩短开发周期
   避免重复封装，简化系统设计流程，加速产品上市。

 三、主要技术与实现方式

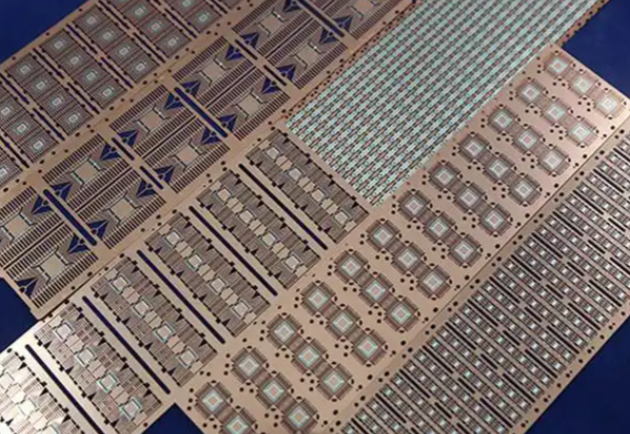

四、核心市场应用

1. 消费电子

• 智能手机/平板：集成AP处理器+内存+射频模块（如苹果A系列SiP模组）

• 可穿戴设备：苹果Watch采用SiP整合传感器与蓝牙模块，实现微型化。

2. 汽车电子
   车载娱乐系统集成MCU+导航芯片，提升抗振动与温度适应性。

3. 医疗电子
   便携监护设备中整合生物传感器与低功耗处理器。

4. 物联网终端
   多协议通信模块（LoRa+BLE）单封装集成，降低功耗。

五、未来趋势

1. 智能封装：嵌入温度/应力传感器，实现动态热管；

2. 标准化推进：建立跨厂商互操作性标准（如UCIe联盟延伸至SiP）；

3. 环保材料：生物可降解基板与无铅焊料应用。

SiP系统级芯片封装清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
