Flip Chip（倒装芯片）工艺全流程解析

倒装芯片（Flip Chip）工艺是一种芯片主动面朝下、通过凸点直接与基板互连的先进封装技术，核心流程可分为晶圆级预处理、芯片装配、封装与测试三大阶段，具体步骤如下：

1. 晶圆级预处理（Wafer-Level Processing）

该阶段在晶圆未切割前完成，主要目的是在芯片上制备凸点（Bump），为后续互连做准备。

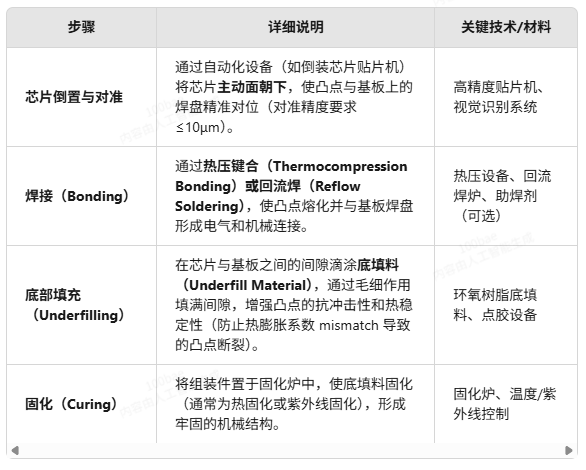

2. 芯片装配（Chip Assembly）

该阶段将带有凸点的芯片与基板（如PCB、陶瓷基板）互连，是倒装工艺的核心环节。

3. 封装与测试（Packaging & Testing）

该阶段对组装后的芯片进行保护和性能验证，确保符合产品要求。

二、Flip Chip核心市场应用情况解析

倒装芯片技术因高集成度、低延迟、好散热、小体积等优势，广泛应用于高性能、小型化需求的领域，核心市场如下：

1. 消费电子（Consumer Electronics）

应用场景：智能手机、平板电脑、智能手表等移动设备。
原因：倒装芯片可减小PCB面积（比传统引线键合小30%-50%），提高集成度，满足设备轻薄化需求；同时，短凸点降低了信号延迟（如5G通信中的高速传输），提升设备性能。
例子：iPhone的A系列芯片（如A17 Pro）、三星的Exynos芯片均采用倒装芯片封装。

2. 计算机与服务器（Computers & Servers）

应用场景：CPU、GPU、Chipset（芯片组）等核心器件。
原因：倒装芯片的低电阻、低电感特性的优势，可支持高时钟频率（如Intel酷睿i9 CPU的5.8GHz），提升数据处理速度；同时，芯片背面可直接散热（如与散热片贴合），解决了高性能器件的散热瓶颈。
例子：NVIDIA的H100 GPU（用于AI计算）、AMD的Ryzen 9 CPU均采用倒装芯片技术。

3. 汽车电子（Automotive Electronics）

应用场景：ADAS（高级驾驶辅助系统）传感器（如摄像头、雷达）、功率管理模块（如BMS，电池管理系统）。
原因：汽车环境对可靠性要求高（如振动、温度变化大），倒装芯片的底部填充工艺增强了凸点的抗冲击性；同时，高集成度减小了模块体积，适应汽车内部有限空间。
例子：特斯拉Model 3的FSD（全自动驾驶）芯片采用倒装芯片封装。

4. 医疗设备（Medical Devices）

应用场景：超声波设备、MRI（磁共振成像）、植入式医疗器械（如心脏起搏器）。
原因：医疗设备对低噪音、高稳定性要求高，倒装芯片的短凸点减少了信号干扰（如超声波的高频信号传输）；同时，小型化设计便于设备便携（如手持超声波仪）。
例子：GE医疗的Logiq E9超声波设备采用倒装芯片封装的图像传感器。

5. 物联网（IoT）

应用场景：智能家居（如智能音箱、智能门锁）、可穿戴设备（如Fitbit手表）、工业物联网（如传感器节点）。
原因：IoT设备对低功耗、小体积要求高，倒装芯片的高集成度（如将CPU、内存、无线模块封装在一个芯片内）降低了功耗（比传统封装低20%-30%），同时减小了设备尺寸。
例子：Amazon Echo Dot的智能音箱采用倒装芯片封装的无线模块。

三、总结

Flip Chip工艺的核心优势在于缩短互连长度、提高集成度、增强可靠性，其全流程覆盖晶圆级预处理、芯片装配、封装与测试三大阶段，其中凸点制备和底部填充是关键环节。在市场应用方面，倒装芯片已成为消费电子、计算机、汽车电子、医疗设备、物联网等领域的主流封装技术，随着AI、5G等技术的发展，其应用前景将更加广阔。

倒装芯片封装清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
