CSP（芯片级封装）、倒装芯片（Flip Chip）和圆片级封装（WLP）的区别和芯片清洗剂介绍

CSP（芯片级封装）、倒装芯片（Flip Chip）和圆片级封装（WLP）是三种关键的半导体封装技术，主要区别如下：

1. 定义与核心特征

• CSP（芯片级封装）
  封装尺寸不超过芯片面积的1.5倍，或芯片宽/长的1.2倍，强调“接近芯片尺寸”。其结构可能包含引线键合或倒装焊，基板类型包括柔性/刚性材料或晶圆级工艺。
  示例：晶圆级CSP（WL-CSP）在晶圆上完成再布线和焊球制作，切割后直接形成封装。

• 倒装芯片（Flip Chip）
  芯片电气面朝下，通过凸点（如焊球）直接连接到基板，无需引线键合。凸点位置灵活，可分布在芯片边缘或内部，适用于高频、高密度场景。

• 圆片级封装（WLP）
  在晶圆阶段完成全部封装工艺（如再布线、植球、测试），切割后即为独立器件。封装尺寸等于芯片面积，效率接近100%。WLP可视为CSP的一种实现形式。

2. 制造流程与结构

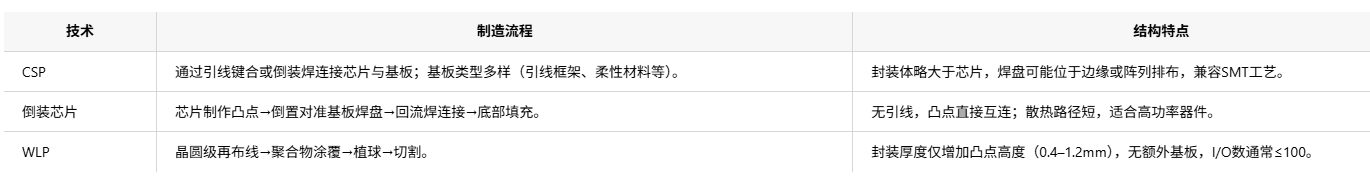

3. 应用场景与优势

• CSP：
  用于移动设备、存储器等，平衡尺寸与成本。例如，晶圆级CSP（WL-CSP）适用于低引脚数器件（如EEPROM）。

• 倒装芯片：
  高频CPU、GPU、射频模块等对信号延迟敏感的场景，通过缩短互连路径提升性能。

• WLP：
  便携式电子产品（手机、智能穿戴）的微型化需求，尤其适合高密度I/O且无需额外散热的器件。

4. 局限性对比

• CSP：I/O数受限（通常≤100），部分类型依赖传统封装流程，成本较高。

• 倒装芯片：需精密对准设备，底部填充工艺复杂，热膨胀系数匹配要求高。

• WLP：可靠性数据积累不足，晶圆级工艺对缺陷敏感，良率挑战大。

5. 技术关联与趋势

• WLP与CSP：WLP是实现CSP的主流技术之一，如WL-CSP直接在晶圆上完成封装，符合CSP的尺寸定义。

• 倒装芯片与WLP：倒装芯片可作为WLP的互连方式（如晶圆级凸点制作），两者结合用于高密度封装。

• 发展方向：向更小凸点间距、3D堆叠（如TSV技术）和异构集成演进，提升性能并降低成本。

总结：
CSP强调封装尺寸接近芯片，WLP是其实现方式之一；倒装芯片侧重互连技术，可应用于CSP或WLP中；WLP则代表晶圆级集成的封装范式。三者共同推动电子产品小型化与高性能化。

芯片清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
